Les poutres sont les éléments horizontaux qui ont le rôle de transmettre les charges apportées par les dalles aux poteaux. Comment est la Vérification des armatures d'une POUTRE rectangulaire?.
Bienvenue sur le blog de la Bibliothèque d'ingénieur
Vérification des armatures d'une POUTRE rectangulaire :
Les poutres serons calculées en flexion simple d'après les règlements du BAEL 91 modifie 99, on se rapportera aussi au RPA 99 modifie 2003 pour la vérification.
Les combinaisons d’action sont les suivantes :
La combinaison fondamentale BAEL 91 :
1,35 + G + 1,5 + Q « ELU ».
Combinaisons accidentelles RPA 99V2003 :
G + Q + E.
0,8 G + E.
Pour les combinaisons fondamentale et accidentelle, on prend le moment maximum et on vérifie avec la combinaison ELS.
Prescriptions données par RPA99/version2003 :
- Le pourcentage minimal des aciers longitudinaux sur toute la largeur de la poutre doit être de 0,5% de toute section. Amin=0,5%(b*h)
- Le pourcentage maximal est de 4% en zone courante, et 6% en zone de recouvrement.
- L'ancrage des armateurs longitudinales supérieures et inférieures dans le poteau de rive et d'angle doit être effectué avec des crochets 90 deg.
- Les cadres des nœuds, disposés comme armatures transversales des poteaux, sont constitués.
- De 2 U superposés formant un carré ou un rectangle.
Condition de non fragilité :
- Dans le cas d’une section rectangulaire soumise à la flexion simple en doit vérifier la formule suivante
- La quantité des armatures transversales est de : At = 0,003.S.b ;
- L’espacement maximal entre les armatures transversales est déterminé comme suit :
- Dans la zone nodale et en travée, si les armatures comprimées sont nécessaires, le RPA99/version2003 exige un minimum de « h/4, 12ф » ;
- En dehors de la zone nodale l’espacement doit être de « s ≤ h/2 ».

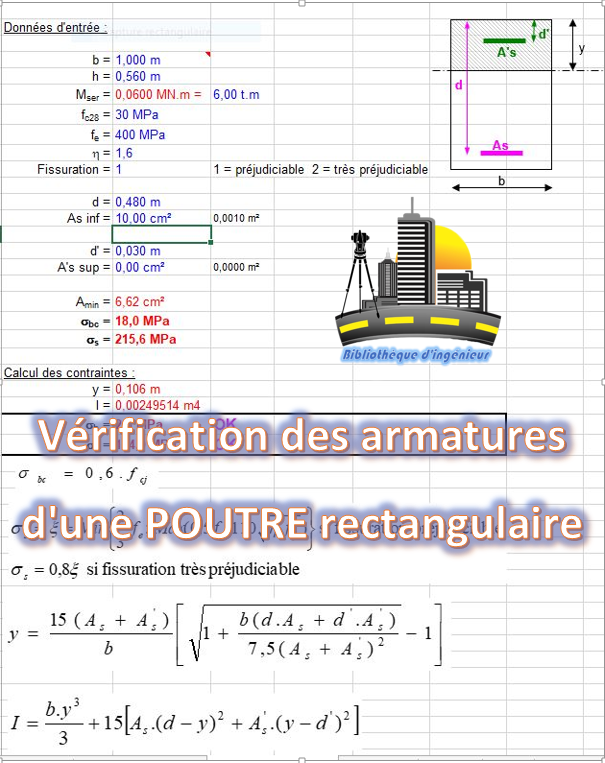

- Exemple de calcul : Le calcul se fait en flexion simple. La fissuration considérer peu préjudiciable, la section d'armatures finale Tel que : Au : section d'armatures calculé en flexion simple .le calcul est effectué à l'aide du logiciel
*********************
************
